| 太阳能板功率 | 18V/160W进口单晶硅 |
|---|---|
| 蓄电池 | 12V/160AH免维护铅酸电池 |
| 规格 | 4面3灯满盘信号灯 |
| 信号机 | 24路太阳能专用多相位多时段控制器 |
| 电源 | 太阳能 |
| 额定电压 | 12V |
| 额定功率 | 5W |
| 防护等级 | IP55 |
| 工作电流 | 350A |
| 工作电压 | DC12V |
| 功率 | 160W |
| 类型 | 太阳能交通信号灯 |
| 适用范围 | 城市主干道，市政道路，驾校，临时施工路段 |
| 颜色 | 红黄绿 |
| 样式 | 可移动 |
| 灯头型号 | 直径300MM |
| 品牌 | 创安达 |
| 型号 | CS-SW409-3A |
| 加工定制 | 是 |
一、概述：
太阳能移动信号灯为钣金外箱，采用太阳能供电，无需铺设电缆，对交通实施简单有效的控制。信号机采用多时段多方案控制方式，可实现多机无线协调工作。结构简洁，安装方便，采用液晶屏显示，使用操作更轻松。

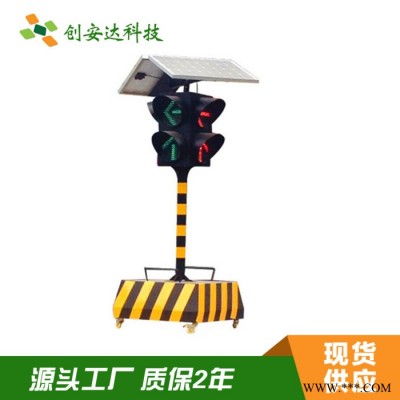

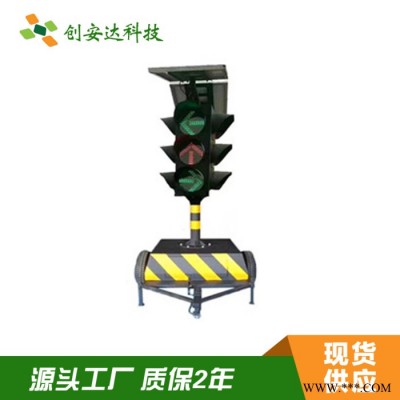

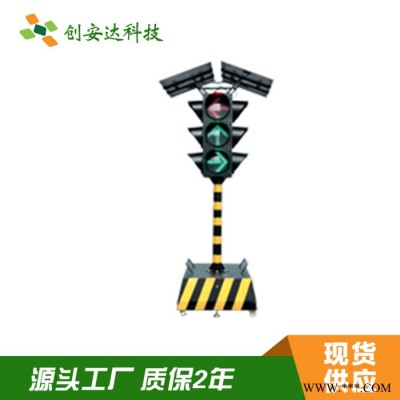

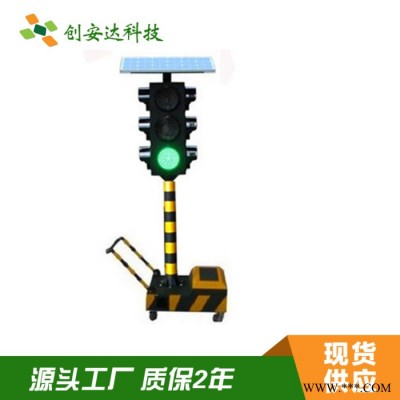

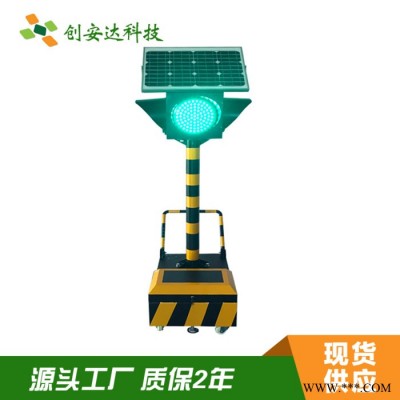

二、产品图片：

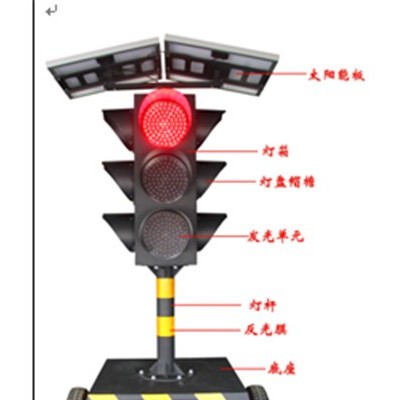

三、产品结构：
A、信号灯可移动式底座：
移动式灯箱的结构由：手拉杆、户外防水箱、蓄电池、信号控制系统、直径100MM刹车轮组成；
B、信号灯灯杆：
信号灯主杆由：上法兰盘、下法兰盘、灯杆。
C、红绿灯一体化灯箱：
红绿灯一体化灯箱由：四面防水灯箱、PC面罩、LED灯板、遮阳板组成；
D、太阳能发电光伏板：
太阳能发电光伏板由：太阳能电池板、安装支架组成；
四、产品安装步骤：
步骤一：先打开一体化灯箱，从底部取出两根带接线端的电缆线及一条三芯线穿入灯杆，然后从下法兰盘把电线拉出来，再插入移动信号灯底座里面，其次用配套好的4个M16×40的螺丝先固定好一体化灯箱和灯杆；
步骤二：安装可移动底座和灯杆，用4个配套好的M16×40的螺丝把灯杆和底座固定好；
步骤三：安装一体化灯箱上的12片遮阳板；
步骤四：然后安装太阳能电池板，将2个太阳能电池板和安装支架用螺丝固定好。再把2个太阳能板固定在灯箱上，对应4个螺丝拧紧，安装好后请将太阳能板上的电源线插头插到一体化灯箱顶部的航空接头，然后固定好（这里值得注意的是，正常使用时太阳能电池板必须朝南方向；根据实际情况调整好太阳能板的上下角度）
步骤五：步一到步四安装好后，打开底座门，把2条带有接线端的线插到最右边2个8位端子座上，另一条三芯线中的黄线接到“公共极+”上,蓝线接到“太阳能板-”上，棕色线接到“太阳能板+”上。
1、高效单晶硅太阳能板：18V/160W
2、发光面直径：300MM
3、深循环免维护铅酸蓄电池：12V/160AH
4、4面3灯：红满盘，黄满盘，绿满盘
5、每个灯盘95个LED
6、底座：900*900*500MM 灯杆：直径114*1200MM
7、24路多相位多时段太阳能专用信号机
8、4个亮度等级可调节 30%，50%，70%，自动
9、可连续工作10-15个阴雨天
六、信号机图片：
信号控制机特点：
2 性能稳定。采用嵌入式控制系统，功能稳定可靠。
2 数据保存。时段、方案等工作参数可保存10年。
2 时间保存。使用高精度时钟芯片，掉电可保存时间半年不出错。
2 驱动能力强。24路输出，每路可通过电流>3A。
2 多时段。一天可设置12个时段，可根据不同时段交通流调用合适方案。
2 多方案。8个固定方案，10个自定义方案，可在任何时段随便调用
2 相位编辑。可自定义每个相位各个端口输出或关闭，使用更灵活。
2 实时输出显示：实时显示各个输出端口状态，包括亮度大小。
2 简单易用。采用液晶屏中文显示，键盘标示明确。
2 电池保护。电池过充过放保护功能。
2 调光功能。具备自动调光和手动调光功能。
2 手动功能。具有手动步进、不冲突的方向放行、全红、黄闪等功能。
2 遥控功能。可添加遥控功能，更方便现场指挥放行。
2 多机同步工作。多个信号机可实现无线同步协调工作，无需铺设电线。
2 安装简便。输入输出端子排列整齐，标示明确。
2 节能。低功耗，自身静态功耗<0.4W，更适合用于太阳能供电系统。
信号控制机参数：
外壳材质：金属外壳。
外形尺寸：210*110*45mm。
输入电压：DC12V±20%。
输出电流：每路3A ，总电流≤20A。
太阳能板：最大支持10A*18V。
静态功耗：＜0.4W。
输出端口：24路。
RS232端口：1个。
时段：一天可分为12个时段，可以调用任何方案。
方案：18个方案，8个固定方案，10个自定义方案，包括黄闪、全红、灭灯。
相位：每个方案最大支持12个相位，即是12步，不需要显示的相位时间设为0。
相位时间：也叫步长，0~99秒可设。
频闪设置：黄闪，人行绿灯闪0~99秒，机动绿灯闪0~99秒
亮度调光：75%，50%，30%，自动
工作温度：-35℃ ~ 75℃
工作湿度：≤95%
执行标准：参照GB25280-2010相关规定
七、生产图：
