品牌：程煤
材质：金属
产地：山东
起订：1台
供应：59台
发货：3天内
| 材质 | 金属 |
|---|---|
| 产地 | 山东 |
| 规格 | 通用 |
| 上市时间 | 2013年春 |
| 适用场合 | 铁路道岔 |
| 用途 | 铁路警示灯 |
| 执行质量标准 | 国标 |
| 标准类型 | 国标 |
| 品牌 | 程煤 |
| 型号 | 太阳能型 |
| 加工定制 | 是 |
| 准入认证 | ISO9001 |
土挡灯【结构组成】
1、太阳能电池板CM05
太阳能电池板易破碎，易被腐蚀，若直接暴露在空气中，光电转化效率会因为潮湿、灰尘、酸雨等影响而下降，甚至损坏失效。因此，太阳能锂电池必须经过胶封、层压等方式封装成平板式构造再投入使用。层压封装方法是在太阳能电池片的正面和背面各用一层透明、耐老化、黏结性好的热融性EVA胶膜包封。采用透过率高、耐冲击的低铁钢化玻璃做上盖板，用耐湿抗酸的聚氟乙烯复合薄膜或玻璃等其它材料做背板，通过真空层压工艺使EVA胶膜将电池片正面盖板和背面板黏合为一个整体，从而构成一个实用的太阳能电池发电器件。
（1）多品硅组件，20W额定电压12V。
（2）EVA胶膜是乙烯和醋酸乙烯脂的共聚物。提高了透明性、柔韧性、耐冲击性、并了热密封性。
（3）玻璃采用低铁钢化玻璃。特点是透过率高，抗冲击力强和使用寿命长，一般厚度为3.2mm。
———盖板玻 ———EVA ———太阳电池 ———EVA ———背板玻璃
2、蓄电池
蓄能装置采用锂电电池，其在浅放电情况下，循环充放电次数应在1000以上。蓄电池置于具有防晒、散热好的控制箱内，其容量为20A·h，并且与太阳能电池板功率、负载功率及使用条件相匹配。
3、控制器
控制器是光伏发电系统中基本的控制电路，是采用集成运放构成的充放电控制电路。由集成运放构成的电压比较器作为控制电路被广泛应用。因为这种系统完 是由硬件组成的控制系统，可以通过调节电位器来设定控制状态，具有简单可靠、维护方便、成本低、电路本身功耗低的特点，是一种匹配性很好的电路。在同LED结合时，通过光控，完 实现了自动亮灯或灭灯。
4、LED信号机
信号机显示装置主要由显示器、灯箱、遮檐、支架、紧固件等组成。
显示器主要由LED发光体、防护罩及红色方牌等组成。防护罩具有防水机箱功能，外形尺寸为：350mm×350mm（长×宽）、LED显示灯直径200mm。
3·3·6支架
支架分为两种；即：钢支架和水泥基础支架。
（1）钢支架
钢支架主要由支架、固定底板、支座、紧固螺栓等组成。通过固定底板紧固在钢轨上。
（2）水泥基础支架
水泥基础为高400mm，上部为150mm×150mm，下部为200mm×200mm的梯形水泥基础，以紧固螺栓与钢支架相固定。
土挡灯【性能指标】
（1）LED信号机
a.工作电压：DC12V；
b.发光体：超高亮度LED；
c.灯芯直径：200mm；
d.可视距离：＞200m；
e.发光颜色：红色；
f.寿命：10万小时。
（2）太阳能电池板
a.峰值功率：30W；
b.寿命：20年。
（3）太阳能免维护蓄电池
a.规格：锂电；
b.电压：DC12V；
c.容量：1只20AH。
（4）智能充放电控制器
a.工作方式：光控启闭；
b.工作温度：- 30℃ ~ + 70℃；
c.工作湿度：10 ~90；
d.输入信号：DC12V；
e.输出一路：接3W信号灯；
f.闪烁频率：90次/分（±5次）；
g.输出二路：接报警扬声器DC12V；
h.防反接、防反充、防过放、防过充、过载及短路自动保护。
（2）本太阳能车挡表示器的信号灯，能保证系统每天工作10小时，连续3天的阴雨天气正常运行。
土挡灯【安装指示】
（1）先把侧面保险管安装好；
（2）固定太阳能电池板和支架安装好；
太阳能电池板电线和灯箱电线连接好；正极接正极、负极接负极
铁路专用土挡灯采用太阳能电池供电，无需拉设线缆，特别适用于无法供电与偏远的应用现场。 电池使用太阳能专用胶体蓄电池，稳定寿命长。 光控开关，根据光线情况自动开关灯，30LUX亮灯，150LUX关灯。

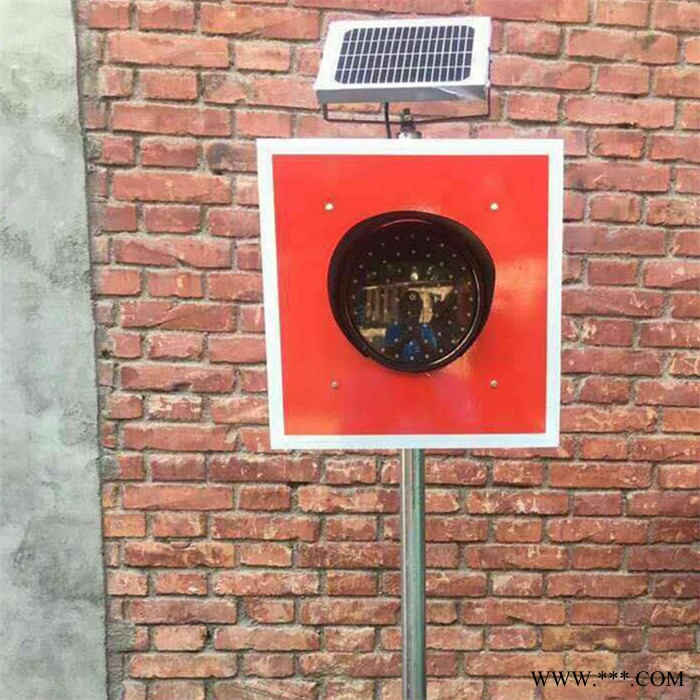

本产品是一款节能型太阳能铁路警示灯。适用于铁路站台，它安装简单使用方便和，无需繁杂的施工布线。在白天他将清洁的太阳能转换为电能存储起来，到了晚上便自动开启灯光。
注意事项：1本产品由蓄电池，外壳材料是塑料。
2实际太阳能电池板充电效果取决于天气情况，阳光越强烈充电越快，反之越慢。
3请将太阳能电池板安装于无遮挡的地方。
4请勿直视LED光源，请注意灯具防水。
