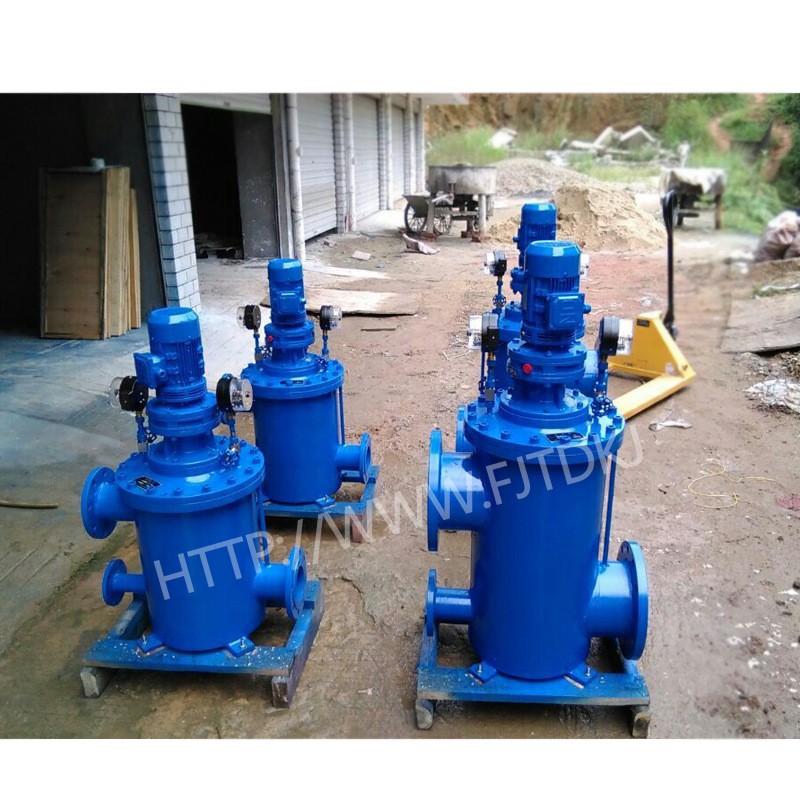

FZL自动滤水器使用说明书

 一、用途及特点：

FZL型自动滤水器具有自动过滤、清污、排污功能。主要用于技术供水系统，能高效地去除水中的杂质微粒，延长其配套用水设备的寿命。其自动清污、排污是同在线过滤运行同时完成的，不影响正常技术供水，该滤水器是水电站技术供水系统的装置，特别适用于远距离控制及无人值班的给排水系统。

二、工作原理：

FZL型自动滤水器通过其自动控制实现滤水器的清污、排污，它的清污、排污过程不影响正常技术供水。正常过滤状态时，电动排污阀关闭。电动减速机不启动；当满足设定的清污、排污工况时，排污阀打开，滤水器电动减速机开启，进出水管口与被冲洗的滤网单元相连通，附着在滤网上的污物借助滤水器内部的部分过滤后的清洁水反冲，经排污口流出，通过开启的电动排污阀排入集水井。

1、全自动滤水器进水口压力达到某一设定值时,系统判定滤水器进端有水, 自动滤水器处于自动清洗工作状态；低与这一设定值时,滤水器不能进入自动清洗工作状态.手动清洗功能不受这一设定值限制(出厂设置为0.5MPa,用户可根据实际水压设定该值,调节电接点压力表红色指针即可)

2、全自动滤水器处于自动工作状态时,当出水口压力低于某一设定值时(出厂设置为0.4MPa,用户可自行设定该值,一般比进水口压力低0.2 MPa左右， 调节电接点压力表绿色指针即可), 减速机动作,排污阀打开,滤水器开始自动清洗.当出水口压力开时恢复到正常值时(出厂设置为0.6MPa,用户可自行设定该值, 一般比进水口压力低0.05 MPa左右， 调节电接点压力表红色指针即可), 减速机停止,排污阀关闭.

3、现场手动控制清污：用户可在现场操作电气控制柜上的旋钮使滤水器排污阀开启，减速机启动，进行清污、排污。

三、 型号、规格及安装尺寸：

1、外形结构及安装尺寸（见附图示意图）

四、安装与调整

1、 安装前，小心将设备吊在指定地点，利用地脚螺栓将设备固定，连接好进出水管及排污管道。

2、 将电气控制柜安装在滤水器附近的墙壁上，并按端子接线图接好所有控制线及电源线。

3、 设定清污、排污工况(出水口法兰正下方为排污口)低法兰为进水口，高法兰为出水口：

a) 自动控制清污：当滤水器出水口压力达到电接点压力表下限值时，（出厂设置为0.4MPa,用户可自行设定该值,一般比进水口压力低0.2 MPa左右，调节电接点压力表绿色指针即可）滤水器开始动作，排污阀及减速机也相应投入运行，滤水器进行排污、清污。当滤水器出水口压力达到电接点压力表上限值时，(出厂设置为0.6MPa,用户可自行设定该值, 一般比进水口压力低0.05 MPa左右， 调节电接点压力表红色指针即可)滤水器停止排污、清污。

b) 现场手动控制清污：用户可在现场操作电气控制柜上的旋钮使滤水器排污阀开启，减速机启动，进行清污、排污。

4、 滤水器与供水管路连接时，应装设旁路管道及阀门，以便设备出现故障时，能及时处理，与滤水器排污阀连接的管路沿水流方向有一定斜度，保证排污畅通。

5、 注意供水管路系统的水流方向应与滤水器上标致一致，才能达到正常过滤，避免其它故障。

6、一切准备工作作好后，缓慢开启进出水管阀门.
