起订：1件
供应：173件
发货：3天内
功率：1500W
流 量 ：0.07m3/s 水 头 ：2-4m
转 速 ：500-1500转 电压220v 电流6.5a
以上标的10元快递费是1kg价格，亲拍下运费费用改0后在付款，汽车物流运费到付，机电产品比较重淘宝价格不包括运费，实际运费请与店主咨询，快递运费另外增加。
运费由买家承担
淘宝产品价格不包括运费，实际运费请与店主咨询，运费一律默认为买家提货时直接付给物流公司，即买家到付运费。避免了卖家从运费中赚取费用的可能性以及提高物流公司对货物的责任心。机电运输较为特殊性，以公路物流，运输网络基本覆盖全国。产品价格不包括运费，运费是依据机电产品的体积立方数和运输里程为依据计算的，我们所发物流公司都有长期合作关系，价格实惠。
安装使用说明书
一、轴流式水力发电机组使用说明书：

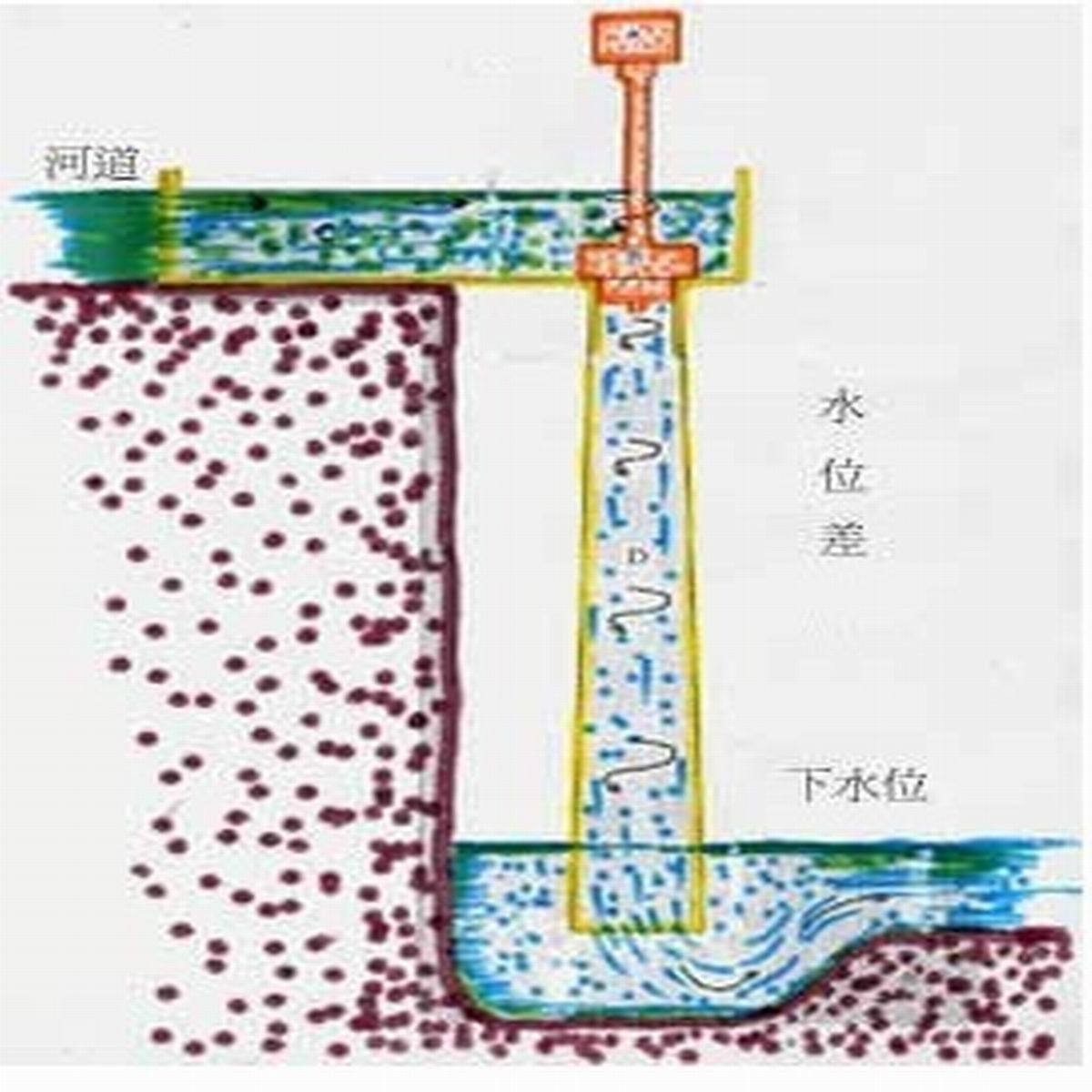

1、结构及原理（附图一）
如例图一：

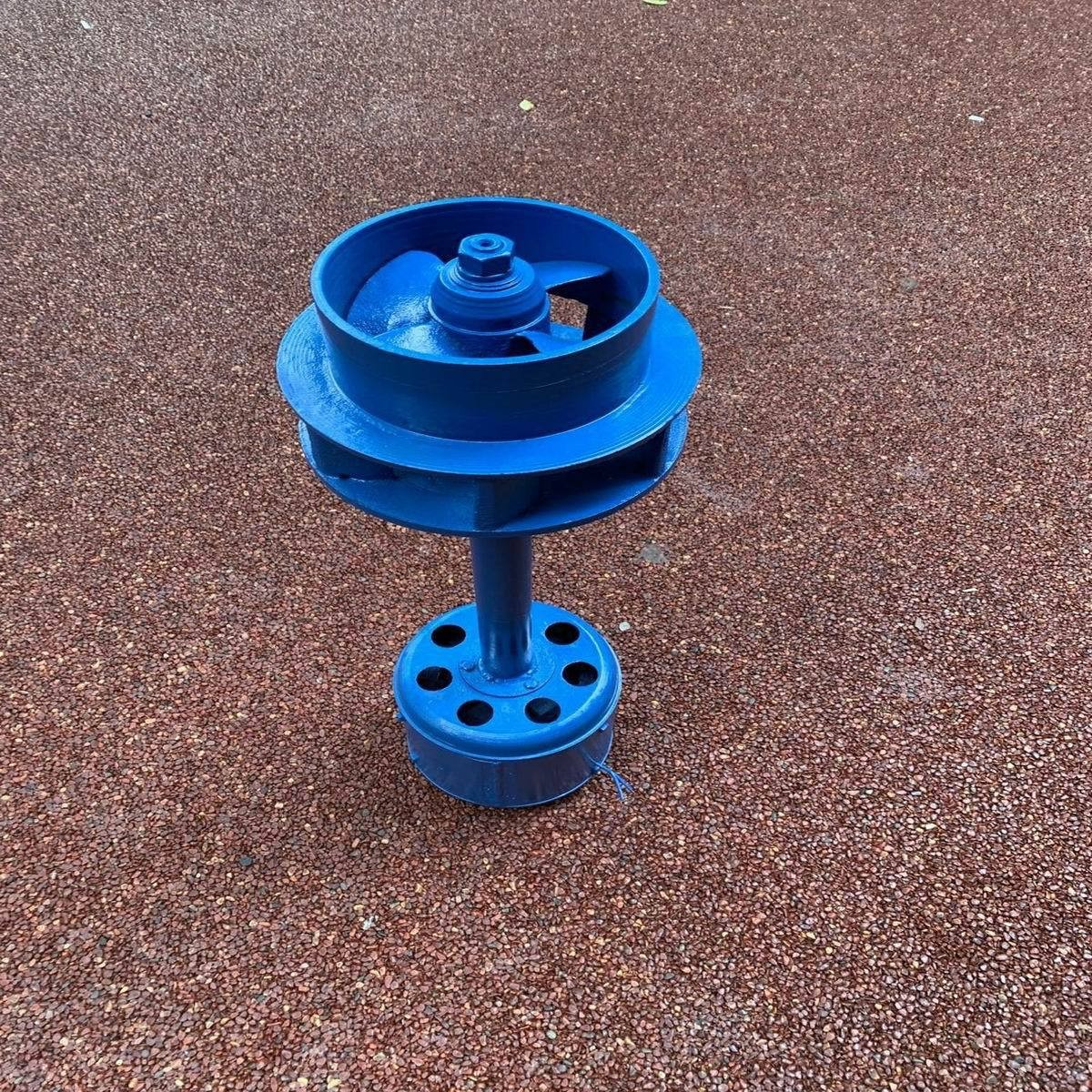

轴流式水轮发电机的工作原理：主要是利用尾水管形成真空吸管，拉吸上游的来水使其形成射流，冲射水叶旋转，从而由水流动能转换成机械能，水叶旋转带动发电机转动发出电来。
二、安装与调试
（1）安装前准备
①选择好理想的装机位置后，量出水头的高度，测出水的流量，并根据安装要求和安装位置的需要，因地制宜地预算出水泥结构的沙、石、砖等所需材料运置到装机地点。
②根据水轮机的型号和尾水管上边小、下边大的开放度倍数，用圆木饼、小方木条或用其它材料制好尾水吸管及排水口的倒制水泥混凝土模具。（如例图二）
单位：厘米计
A、B表示圆木饼和小方木条一起的直径数
10型 ；A=10、B=20、C=15、D=25
12型；A=12、B=24、C=20、D=30
15型；A=15、B=30、C=25、D=40
20型；A=20、B=40、C=30、D=50
25型；A=25、B=50、C=40、D=55
H以水头高度而定 M以山势的坡度而定
（2）施工前准备
①根据图二数据，20型就按20型先在装机位置下边从下水位线算起挖一个60—100厘米的方形坑，然后在挖好的坑底倒一层10—20厘米以上厚的水泥混凝土。作基础平台，一定要牢固。
②把制造好的尾水管及排水管模具，用报纸或水泥纸包好（防不脱模）放置到挖好的坑中央。
（3）施工
①先在安装好的尾水管周围用砖砌好，保证尾水管的厚度有5—10厘米厚。然后用搅拌好的水泥、沙石混凝土小心地倒到模具外围的空间里。注意要连续一次倒成，防止脱节漏气。
②倒制到上面时，注意将水轮机的导水罩拆下，安装在尾水管的上端和尾水管连接凝固好。同时导水罩和尾水管安装一定要垂直，否则会影响发电机组的发电量。（如例图三）
（4）砌涡室的方法及数据

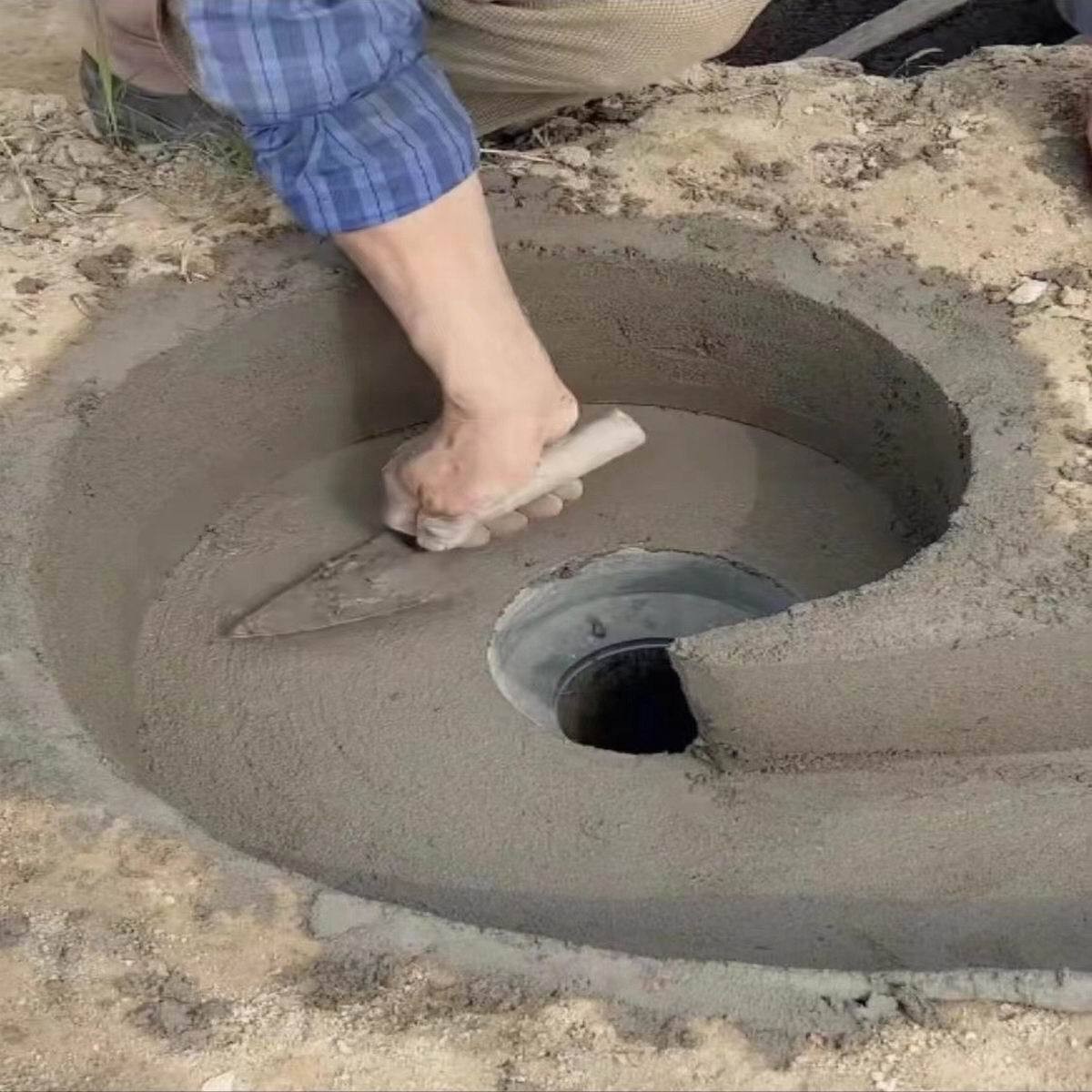

涡室是起导水作用，它的大小是根据水轮机的型号大小而定的。故开砌前，先做一个纸模，确定入水口的大小后，写上个大的“米”字形，然后根据水轮机的导水量，量出尺寸计算好数据连结点划出形状后，剪下纸模放做尾水管上端批平的地面上，最后用砖靠纸边砌起30—60厘米高，用水泥批圆滑即成涡室。（如例图四）
10型 12型
a＝15.5 b＝13.6 c＝11.6 a=17.5 b=15.4 c＝13.2
d=9.7 e=7.8 f=5.8 d=11 e=8.8 f=6.6
g=3.9 h=1.94 g=4.4 h=2.2
15型 20型
a=22 b=19.6 c=16.8 a=27 b=23.8 c=20.4
d=14 e=11.2 f=8.4 d=17 e=13.5 f=10.2
g=5.6 h=2.8 g=6.8 h=3.4
25型
a=36.5 b=32 c=27.5 d=23 e=18.5
f=13.7 g=9.2 h=4.6
（5）装机
一般水泥结构需要6至7天才能凝固，待凝固好水泥后即可以拆模，拆模时可用Φ16圆铁或硬小木条从上撞下去，将圆木饼从尾水管下面取出，并把小方木从尾水管上端的导水罩上取出。拆模工作完毕后，核查尾水管如无蜂洞等漏气现象出现，即可把发电机组安装在导水罩上牢固。如例图五。
