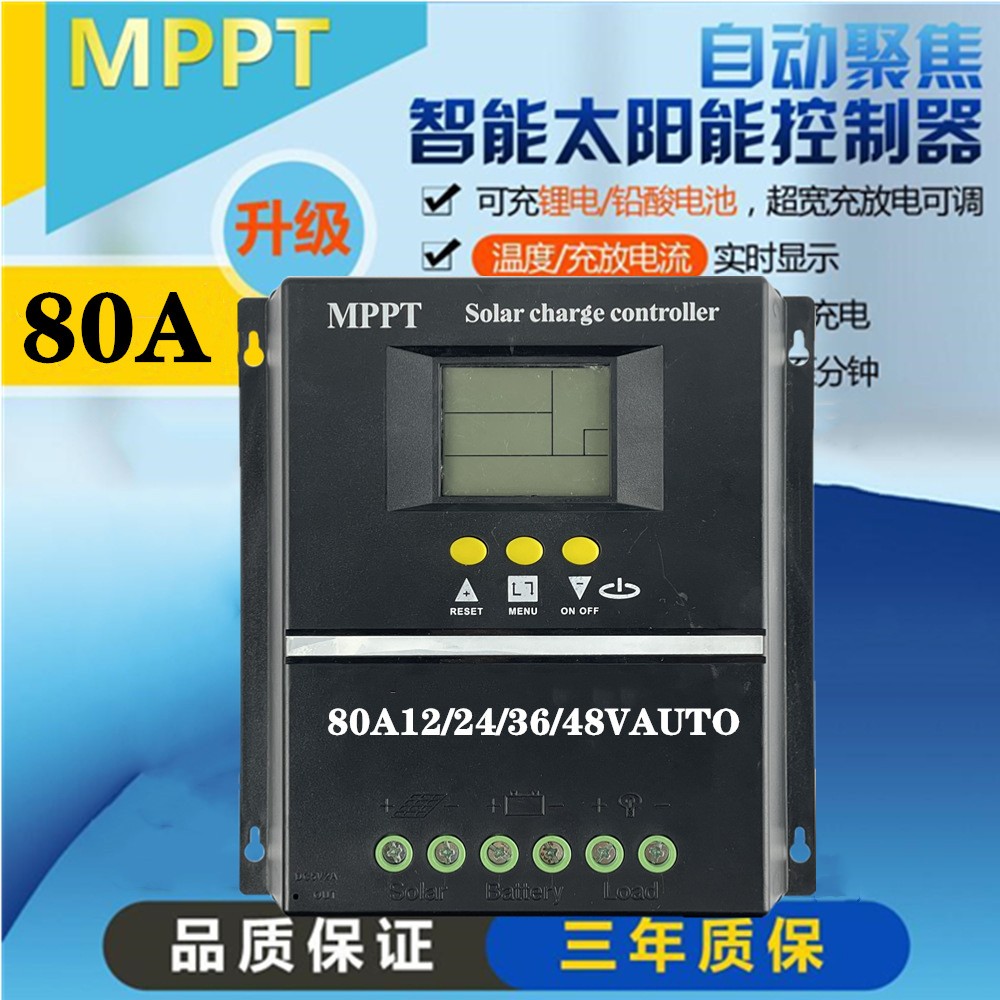

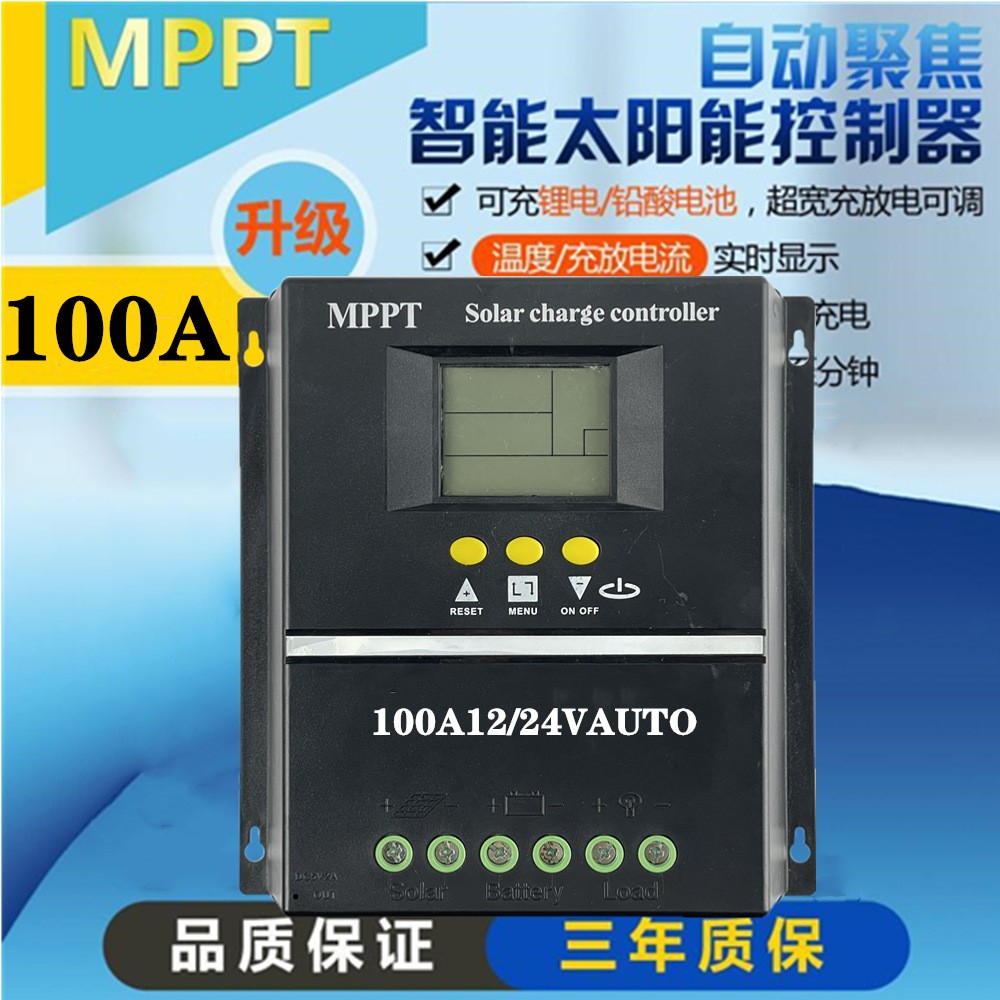

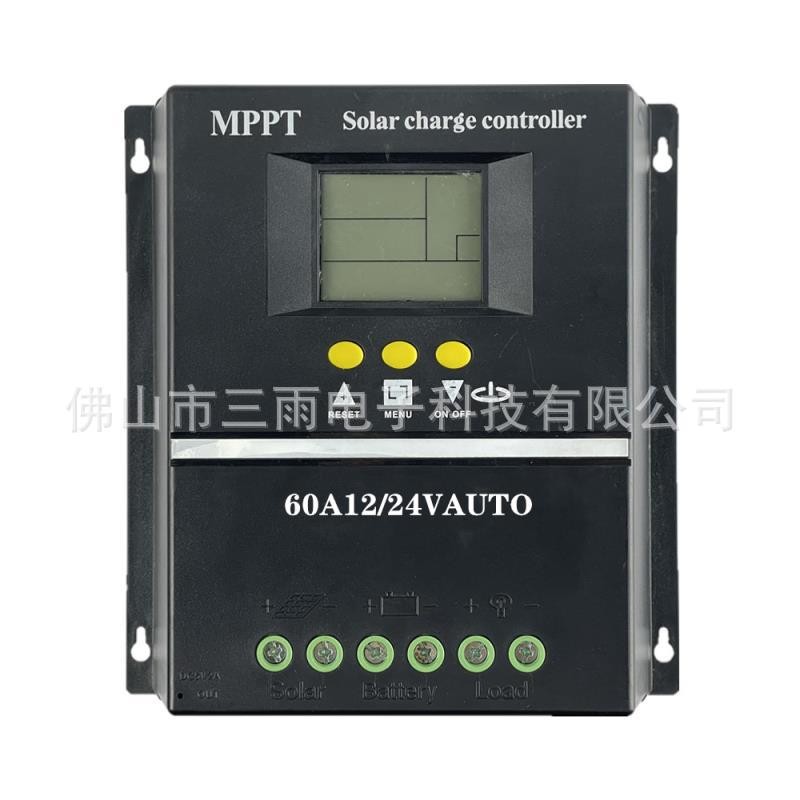

LCD太阳能控制器说明说
打开包装请查验产品型号是否与包装上的型号一致。
内含:
主机1台
说明书1份
干燥剂1包
DC插头2只
一、型号规格说明
型号：SY-A;SY-B;SY-C,
输入电压：DC12V/24V/36V/48V/60V/96V/192V
输出电压：DC12V/24V/36V/48V/60V/96V/192V，
DC12V/24V/36V/48V/60V/96V/192V,3A
DC5V/1.5A×2USB,
工作温度：-25℃～55℃
二、产品功能说明
本产品是多功能型LCD显示的太阳能控制器，带有时钟显示功能，有7种运行模式。7种运行模式分别是充电模式、光控模式、光控+延时控制模式、通用控制模式、手动控制模式、定时控制模式和测试模式，其中，测试模式只适用于出厂测试使用。
充电控制功能不限于任何模式限制，只要达到了充电条件，便立即充电。
放电控制功能根据不同的控制模式而不同，在无故障的情况下，具体说明如下：
1、 充电模式：任何条件下，都不可以放电。
2、 光控模式：当控制器检测到晚上后，延时10分钟开启放电；当检测到白天时，延时10分钟停止放电。
3、 光控+延时控制模式：当控制器检测到晚上时，延时10分钟开始放电，并且开始倒计-时，当计时器为0时，放电停止。延时时间最长为23：59。
4、 通用控制模式：在无故障的情况下，始终保持放电状态。
5、 手动控制模式：利用“▼”开启放电或停止放电。
6、 定时控制模式：定时开启放电，定时关闭放电。
7、 T est:和光控+延时控制模式一样，只是少了10分钟延时时间。
8、 控制器在低压保护后，若仍需要放电，可长按“▼”键5秒，仍可输出，但只能手动停止放电，注意此功能有可能会伤害电池，请谨慎使用！
三、显示与操作说明
1、显示屏
（1）全屏显示
（2）蓄电池工作状态显示区域说明
蓄电池充电状态和电压指示。蓄电池充电时，内部4根横杠会动态显示，否则为静态指示电池电压。
蓄电池电压和放电电流的显示，时隔5s切换显示。
（3）太阳能板工作状态区域
太阳能板显示时，表示在充电状态，不显示时，表示停止充电。
显示充电电流。
（4）负载输出状态和各参数显示区域
放电时，负载图标亮，未放电时，表示停止放电。
当显示“℃”时，4位数值显示的是控制器的温度；当显示“%”时，4位数值显示的是蓄电池的电量，用百分比表示；当显示“Time”时，4位数值显示的是24小时制时间；当显示“Time ON”时，4位数值显示的是定时控制模式时的定时启动时间；当显示“Time OFF”时，4位数值显示的是定时控制模式时的定时停止时间或者是光控+延时控制模式时的定时停止时间。
（5）模式控制显示区域
“Operate Mode Select”常亮，表示此区域为控制模式选择区域。
“Charging”常亮，表示控制器工作在充电模式。
“Light Control”常亮，表示控制器工作在光控模式。
“Light Control and delay”常亮，表示控制器工作在光控启动+延时停止控制模式。
“Universal Control”常亮，表示控制器工作在通用控制模式。
“Manual”常亮，表示控制器工作在手动控制模式。
“Timing”常亮，表示控制器工作在定时控制模式。
“Test”常亮，表示控制器工作在测试模式。
（6）正常与故障状态显示区域
“OK”常亮，表示控制器正常工作。
“Fault”闪烁，表示控制器检测到蓄电池电压、放电电流或者控制器的温度异常。当蓄电池电压异常时，“Fault”闪烁，同时电压值也闪烁。当放电电流过大时，“Fault”闪烁，同时异常的电流值也闪烁。当控制器温度超过75℃时，“Fault”闪烁，同时温度值也闪烁。
2、操作说明
（1）
“▲”数值与模式调整按键，充电电压、低压保护设定按键；
“■”设定/确认按键；
“▼”移位与强制启动/停止按键。
（2）时间设定
上电后立即进入时间设定状态，负载输出状态和各参数显示区域内的4位数值显示的第一位（最
左边一位）闪烁，表示此位可以调整，按下“▲”调整数值。调整其它的位可按“▼”进行移位调
整。如果需要再次调整时间，可以长按“■”5s进入时间设定状态。
（3）模式调整
按下“■”，当前的控制模式会闪烁，然后按下“▲”调出需要的控制模式，再按下“■”进
行确认。
（4）光控启动+延时停止控制模式的延时停止时间调整
当选择“Light Control and delay” 控制模式并确认后，会自动弹出延时停止时间参数，操作方
法与时间设定的操作相同，负载输出状态和各参数显示区域内会显示“Time OFF”，调整完毕后按
下“■”返回显示模式。如果需要再次修改延时停止时间参数，直接按2次“■”可进入延时停
止时间参数调整。
（5）定时控制模式的启动时间和停止时间调整
当选择“Timing” 控制模式并确认后，会自动弹出启动时间参数，操作方法与时间设定的操作
相同，负载输出状态和各参数显示区域内会显示“Time ON”。调整完启动时间后，按下“■”后自
动进入停止时间参数调整，负载输出状态和各参数显示区域内会显示“Time OFF”，调整完毕后按
下“■”返回显示模式。
3、充电电压值、低压保护设定及取消浮充功能
（1）长按“▲”键5秒（如果无法进入，可以先按“■”模式键2下，再长按“▲”键5秒），显示充满电电压,点按一下“▲”电压值会下降0.1V，注意不要长按，不然会保存并退出设定界面，降到浮充电压值时，如果再按的话，电压值会跳到最高值往下降，单循环设定。
（2）按键，显示浮充电压值,点按一下“▲”“▼”电压值会下降0.1V，注意不要长按，不然会保存并退出设定界面，降到欠压保护值时，如果再按的话，电压值会跳到充满电电压值往下降，单循环设定。
（3）按“▲”键，显示欠压保护值，点按一下“▼”电压值会下降0.1V，注意不要长按，不然会保存并退出设定界面，降到欠压保护值时，如果再按的话，电压值会跳到充满电电压值往下降，单循环设定。
（4）如果设定的充满电压值和浮充电压值一样，当电池电压充电到充满电压值时会断开充电回路，取消浮充功能，适合要求充满后断电的电池，比如锂电池。当电池电压低于欠压保护值的最高电压值时，会自动开启充电。
（5）控制器电池工作电压参数值:
电压类型 | 充满电电压值 | 浮充电压值 | 欠压保护值 | ||||||
电池电压 | 最高电压 | 默认 | 最低电压 | 最高电压 | 默认 | 最低电压 | 最高电压 | 默认 | 最低电压 |
12V | 17V | 14.4V | 浮充电压值 | 充满电电压值 | 13.8V | 10.2V | 13V | 10.5V | 8V |
24V | 30V | 28.8V | 27.6V | 20.4V | 26V | 21V | 16V | ||
36V | 45V | 43.2V | 41.4V | 30.6V | 39V | 31.5V | 24V | ||
48V | 60V | 57.6V | 55.2V | 40.8V | 52V | 42V | 32V | ||
60V | 90V | 72V | 69V | 51V | 65V | 10.6V | 40V | ||
96V | 120V | 115.2V | 110.4 | 61.2V | 104V | 84V | 64V | ||
192V | 240V | 230.4V | 220.8V | 122.4V | 208V | 168V | 128V | ||
四、保护参数
（1）电压保护说明
使用12V蓄电池时，蓄电池电压低于10.5V，延时6秒低电压保护，电压值闪烁，“Fault”闪烁，放电停止。当电压恢复到11.5V时，恢复正常。当电压高压17.0V时，电压值闪烁，“Fault”闪烁，放电停止。当电压恢复到15.0V时，恢复正常。
使用24V蓄电池时，蓄电池电压低于21.0V，延时6秒低电压保护，电压值闪烁，“Fault”闪烁，放电停止。当电压恢复到23.0V时，恢复正常。当电压高压30.0V时，电压值闪烁，“Fault”闪烁，放电停止。当电压恢复到30.0V时，恢复正常。
使用36V蓄电池时，蓄电池电压低于31.5V，延时6秒低电压保护，电压值闪烁，“Fault”闪烁，放电停止。当电压恢复到34.5V时，恢复正常。当电压高压48.0V时，电压值闪烁，“Fault”闪烁，放电停止。当电压恢复到45.0V时，恢复正常。
使用48V蓄电池时，蓄电池电压低于42.0V，延时6秒低电压保护，电压值闪烁，“Fault”闪烁，放电停止。当电压恢复到46.0V时，恢复正常。当电压高压64.0V时，电压值闪烁，“Fault”闪烁，放电停止。当电压恢复到60.0V时，恢复正常。
（2）放电电流保护说明
放电电流大于额定电流的150%时，立即保护，保护电流值闪烁，“Fault”闪烁，放电停止。
放电电流在额定电流的110%～150%时，延时10秒钟保护，保护电流值闪烁，“Fault”闪烁，放
电停止。
放电电流在额定电流的100%～110%时，延时10分钟保护，保护电流值闪烁，“Fault”闪烁，放
电停止。
（3）充电保护说明
使用12V蓄电池时，蓄电池电压充到14.4V（充满电电压值）时，自动进入13.8V浮充状态不变。
使用24V蓄电池时，蓄电池电压充到28.8V（充满电电压值）时，自动进27.6V浮充状态不变。
使用36V蓄电池时，蓄电池电压充到43.2V（充满电电压值）时，自动进入41.4V浮充状态不变。
使用48V蓄电池时，蓄电池电压充到57.6V（充满电电压值）时，自动进入55.2V浮充状态不变。
使用60V蓄电池时，蓄电池电压充到72V（充满电电压值）时，自动进入69V浮充状态不变。
使用96V蓄电池时，蓄电池电压充到115.2V（充满电电压值）时，自动进入110.4V浮充状态不变。
使用192V蓄电池时，蓄电池电压充到230.4V（充满电电压值）时，自动进入220.8V浮充状态不变。
注意事项
1、 请不要将本产品投入火中，以防产品的永久性损坏；
2、 请不要将本产品投入水中，以防产品的永久性损坏；
3、 请不要在潮湿、高温的环境中使用本产品；
4、 请不要尝试拆卸本产品，以防损坏；
5、 请不要将输出侧直接短路，以免发生危险。
