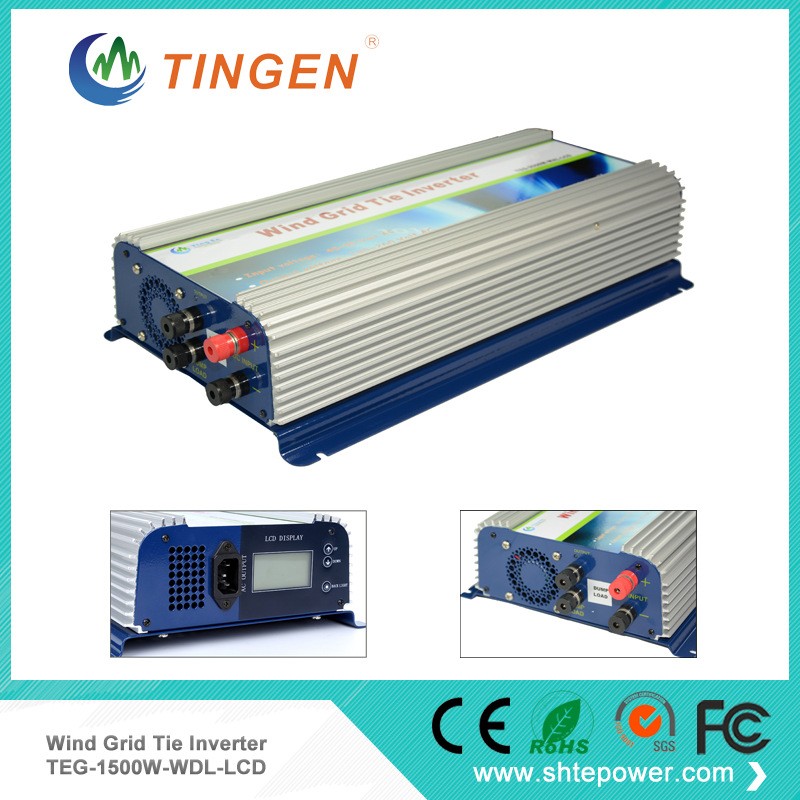

1500W直流风机并网逆变器 逆变电源 转换其 1台起批

1500W直流风机并网逆变器 逆变电源 转换其 1台起批

风能并网逆变器，不需要风机控制器，只要一台风力发电机和一台逆变器便可组成并网发电系统，节省传统风机控制器成本

三相AC输入45-90V AC，可直接连接48V风力发电机;

直流风力发电机可选择WDL 型号逆变器

逆变器配套卸荷电阻，当发电机输出功率超过逆变器额定功率或者电网断电时启动电阻卸荷，从而避免风机空转损坏

逆变器可堆叠使用，如2000W风力发电机可以选择2台1000W逆变器并联（如下图）

l 直接连接风力发电机

l 卸荷控制系统

l 风机刹车保护

功能

风能并网逆变器可以直接把风力发电机风能转换成电能并输送到电网中，不需要任何额外的设备。可连接家里电网任何插座接口，并网逆变器输出的频率、电压、相位、输出波形（纯正弦波）和电网一致。

这个风能并网逆变器是为风力涡轮机设计,它可以维持风力发电机的转速和风力发电机的电压始终保持在额定的范围内工作。并且有高电压保护功能,当风力太大，风机输出电压超过额定工作电压，逆变器将会启动负载卸荷控制系统，通过卸荷电阻释放电能，从而控制风力发电机转速,因此使用非常安全。

安装

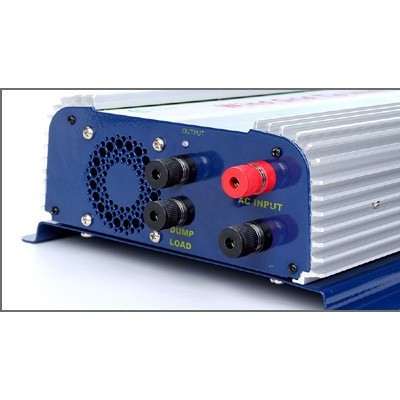

直流输入型：左边有4个接线端子,2个红黑接线端子连接到直流风力涡轮机的输出端,2黑色接线端子连接卸荷电阻。

交流输入型：右边有5个接线端子，3个红色接线端直接连接交流风力涡轮机的输出端，2个黑色接线端子连接卸荷电阻。如下图

交流风力安装示意图如下：
直流风机安装示意图如下：

黑色接线柱连接卸荷电阻如下图：

3个红色接线端连接风机输出端（WAL）：

有4个指示灯,3绿色指示灯和1红色指示灯（新款为一个LED指示灯）,逆变器输出端连接到电网后，红色指示灯亮起，当检测到风力发电机有输出电压，并且在额定工作电压范围内， 3绿色LED指示灯开始周期从左到右交替闪烁,这表明逆变器是在正常工作，指示灯的闪烁速度代表风力发电机的输出功率大小，输出功率越大,闪烁速度越快。如果检测到交流电网断电, LED灯熄灭,逆变器断开输出，这就是所谓的“孤岛保护”。

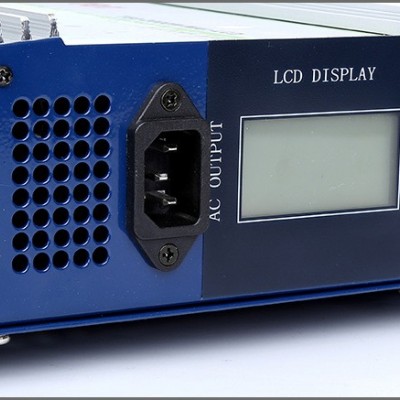

逆变器输出端(连接市电)：

可显示：市电电压、输出电流、输出功率、工作时间、发电量
