一、 产品用途:
该封隔器主要用于分层试油、分层采油、卡水、防砂、分层注水等井下作业,该工具具有结构简单,操作使用方便等优点。
二、 主要技术参数:
参数 | Y211-114 | Y211-148 | |
最大外径(mm) | 114 | 148 | |
总长(mm) | 1312 | 1530 | |
內通径(mm) | 50 | 62 | |
扶正块 | 张开(mm) | 129 | 168 |
压缩(mm) | 114 | 146 | |
工作压力 | 上压(MPa) | 50 | 50 |
下压(MPa) | 35 | 35 | |
工作温度(℃) | ≤120 | ≤120 | |
坐封载荷(KN) | 60~80 | 100~120 | |
连接螺纹 | 2 7/8"EUE | 2 7/8"EUE |
三、 主要结构:

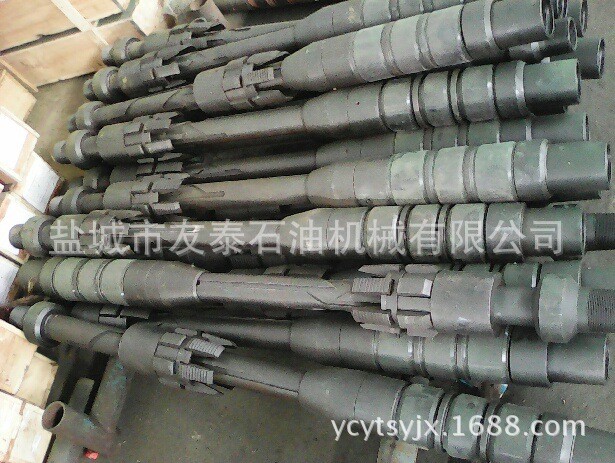

主要由下接头、内中心管、卡簧、外中心管下、导向体、卡瓦本体、卡瓦箍套、卡瓦、椎体、胶筒下挡圈、外中心管上、端胶筒、隔环、中胶筒、胶筒上挡圈、上接头并帽、上接头等部件组成的封隔部分。该产品设计用了胶筒,使用胶筒具有耐高温、抗老化、抗高压差的特点,长期座封压缩解封后,复原性能好。且该产品用卡瓦,是使用了卡瓦工作灵活可靠,且卡瓦可以轻易抓咬住任何钢级的套管,克服因卡瓦与套管咬合不牢使封隔器座封困难或中途解封。
四、工作原理:
下入:将该工具直接连在管柱上开始下放,下放到一定位置时,上提油管0.8-1.2m右旋8至12圈,下放管柱,锥体撑开卡瓦,卡牢套管壁,压缩胶筒密封于油套环形空间。
解封:上提管柱直接解封。
五、使用注意事项:
1.封隔器应由专门负责井下工具的单位进行检验,试验合格后方能使用。
2.封隔器两端在入井前必须加戴护丝,不许着地。
3.封隔器下井前应用相应的通井规通井,用套管刮削器进行刮削作业。
4.所选用的封隔器是否与所适用的套管规格相符。
5.封隔器的坐封位置要避开套管接箍。
6.封隔器的下放速度应维持在每根不应少于10秒,且速度要均匀。
7.下井的油管、工具,必须保证清洁,入井液干净。
六、维护及保养:
1.封隔器的管理、修理,应由专门的工具单位承担。
2.封隔器由井内起出应及时回收清洗,防止在空气中加重锈蚀。
3.影响使用的变形、损伤、锈蚀零件应于更换,橡胶件全部更换。
4.修复、组合、组装合格和封隔器及零件,采取防护措施后,存放在通风、干燥的库房工具架上。
5.搬运、存放必须加戴保护、严禁摔碰、雨淋、阳光暴晒、着地。
6.库存时间较长的封隔器(超过橡胶件存放期),应重新更换橡胶件、检查、试压后方可使用。
