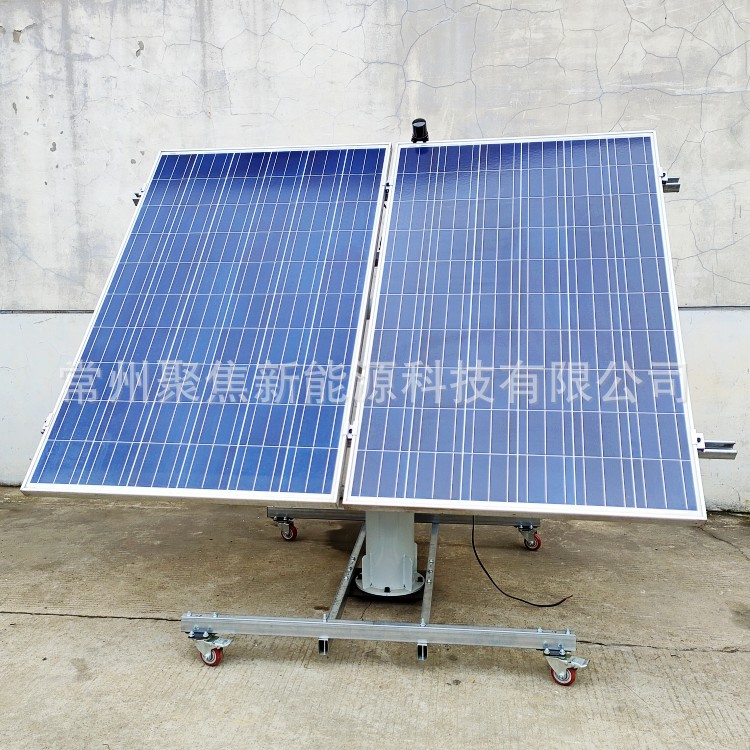

 RY- 500W型太阳能双轴跟踪系统

安装使用说明书

系统介绍

      常州聚焦新能源科技有限公司RY-500W型双轴太阳跟踪系统采用了自主研发设计的阳光跟踪传感器、控制器及传动执行机构，其最大特点是跟踪控制系统的低功耗。

      实际测试结果表明，500W的太阳能电池板配上RY -500W型双轴太阳能路灯跟踪系统后，发电量至少增加40~45%，而系统本身的能耗极小，达到了实用化及市场推广应用的目的。

系统组成

RY-500W型双轴太阳跟踪系统由阳光跟踪传感器、控制器和传动执行机构三部分组成。

技术指标

跟踪方式：双轴全自动跟踪

跟踪精度：±1°

水平回转角度：-120°~120°

俯仰角度：20~90°

传动机构自重：45Kg

最大承重：50Kg（含风载）

电机供电电源：DC 12V

控制器供电电源：DC 12V

抗风等级：10级

应用范围

发电系统：集热系统：户外照明：民用系统：家用小型发电系统、游牧民族生活用电、边防哨所/岗亭。

安装前请仔细阅读说明书，技术支持电话:18615019608

整体装配图

说明：电池板1640*990*45mm x2 块，其它尺寸，请联系厂家，提供其它安装方式。

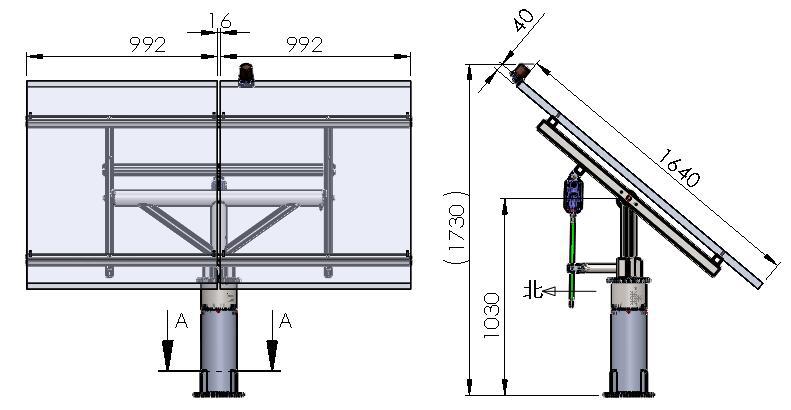

2.外形尺寸

3.结构安装过程

3.1立杆、尾杆、三角支架安装如

3.2三角支架与竖支架

3.3横支架、竖支架、电机支架

3.4丝杆电机固定方法

3.5控制盒安装

3.6传感器安装

3.7  仰角限位开关安装

4.电气接线图（接口定义及接线说明）

特别说明：驱动控制每一根线上都有编号，只需要将编号对编号接好，做好防水即可。

4.1型号定义

4.2阳光传感器

4.3 电源

4.4 水平方向电机及限位

4.5 仰角方向电机及限位

4.6仰角电机

4.7 附加选配
