新款风能并网逆变器 48V风力逆变器 TEG-1000G-WAL 1台起批

风能并网逆变器，不需要风机控制器，只要一台风力发电机和一台逆变器便可组成并网发电系统，节省传统风机控制器成本

三相AC输入22-60V 或者 45-90V ，WAL内置整流桥，转换DC电压乘以1.5左右，直接连接风力发电机;

24V 、48V 交流风力发电机可选22-60V 、45-90V 逆变器，

直流风力发电机可选择WDL 型号逆变器

24V、48V直流发电机选择22-60V范围的, 60V-90V 可以选45-90V范围

逆变器配套卸荷电阻，当发电机输出功率超过逆变器额定功率或者电网断电时启动电阻卸荷，从而避免风机空转损坏

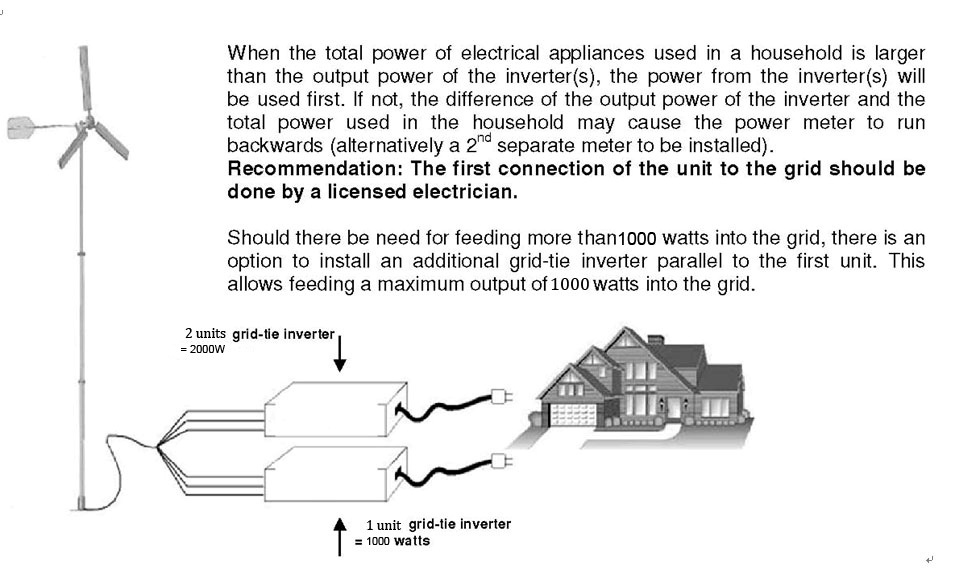

逆变器可堆叠使用，如2000W风力发电机可以选择2台1000W逆变器并联（如下图）

另外可加WIFI无线监控功能和LIMITER功率限制器（收费）

l 直接连接风力发电机

l 卸荷控制系统

l 风机刹车保护

功能

风能并网逆变器可以直接把风力发电机风能转换成电能并输送到电网中，不需要任何额外的设备。可连接家里电网任何插座接口，并网逆变器输出的频率、电压、相位、输出波形（纯正弦波）和电网一致。

这个风能并网逆变器是为风力涡轮机设计,它可以维持风力发电机的转速和风力发电机的电压始终保持在额定的范围内工作。并且有高电压保护功能,当风力太大，风机输出电压超过额定工作电压，逆变器将会启动负载卸荷控制系统，通过卸荷电阻释放电能，从而控制风力发电机转速,因此使用非常安全。

安装

直流输入型：左边有4个接线端子,2个红黑接线端子连接到直流风力涡轮机的输出端,2黑色接线端子连接卸荷电阻。

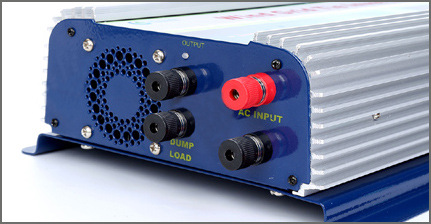

交流输入型：右边有5个接线端子，3个红色接线端直接连接交流风力涡轮机的输出端，2个黑色接线端子连接卸荷电阻。如下图

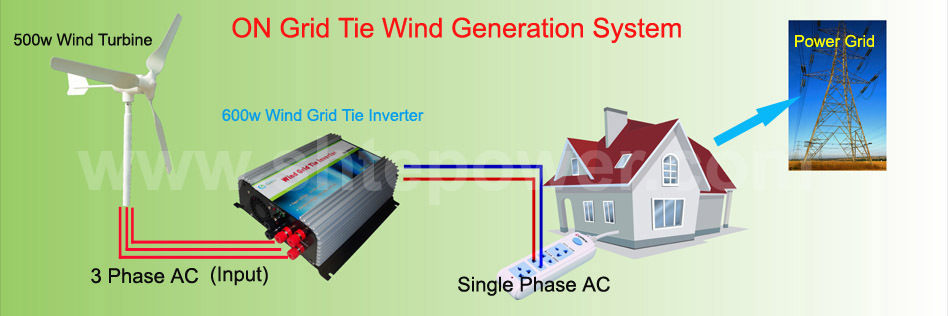

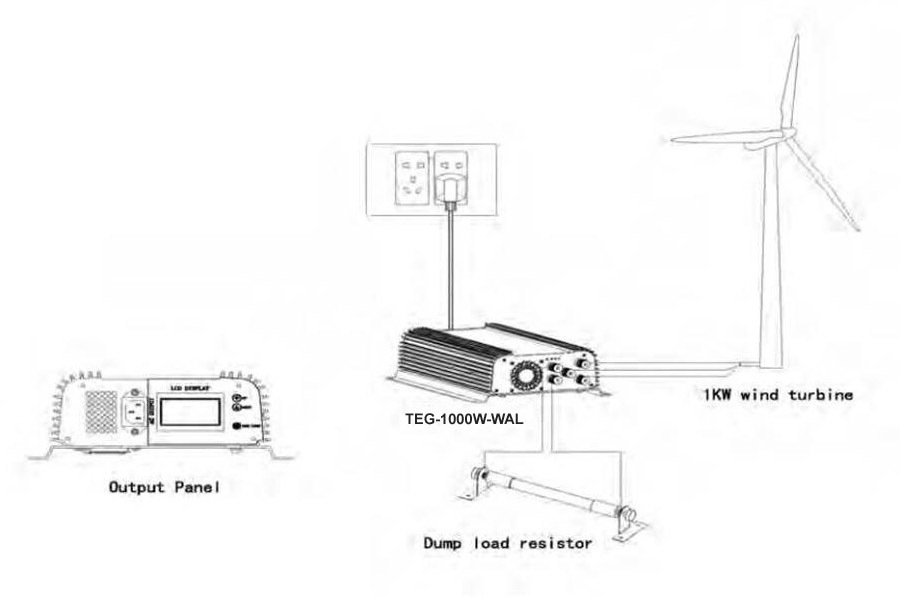

交流风力安装示意图如下：

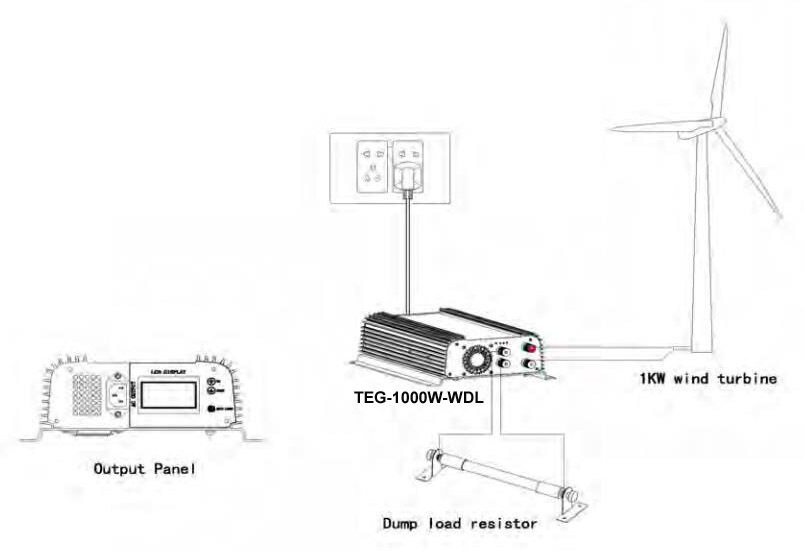

直流风机安装示意图如下：

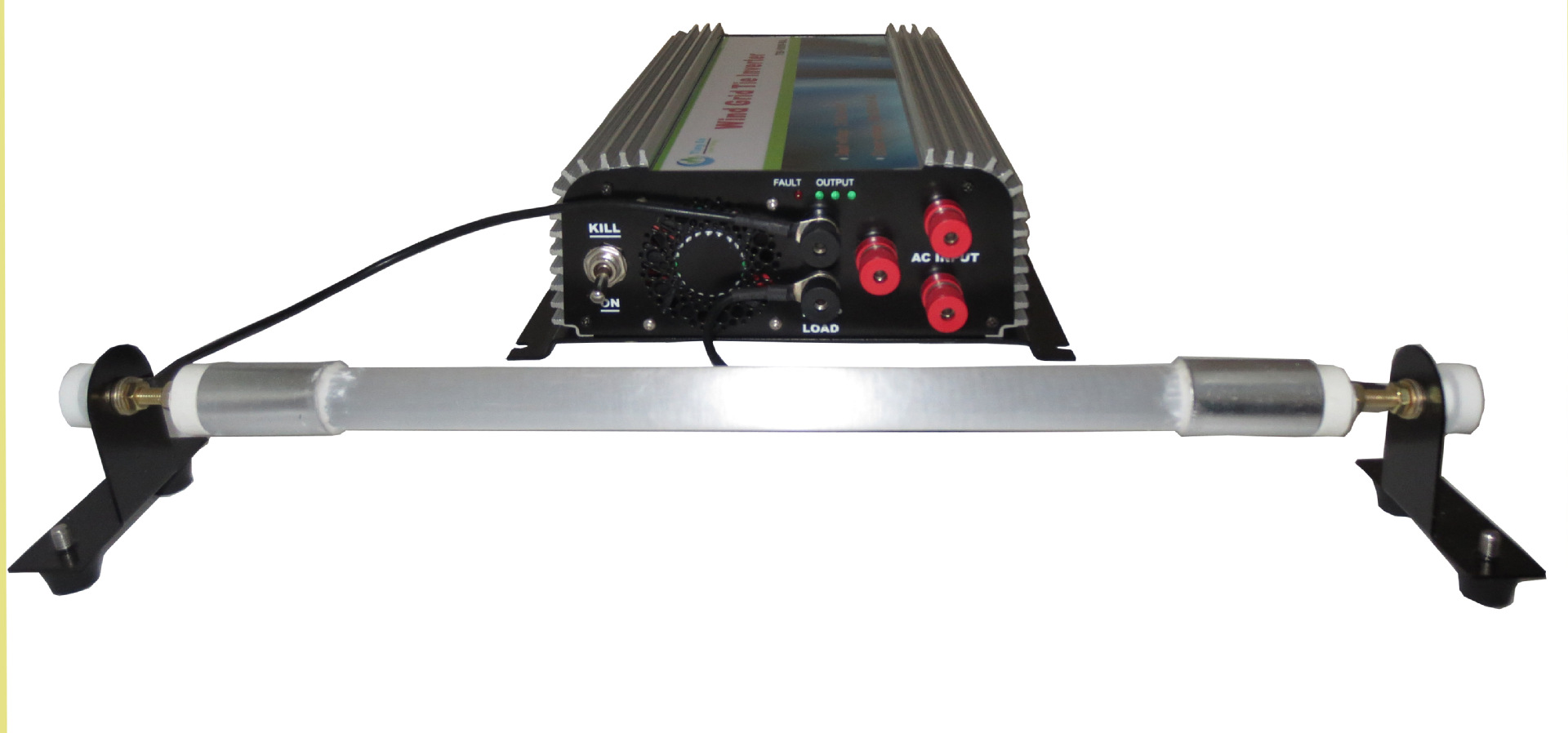

黑色接线柱连接卸荷电阻如下图：

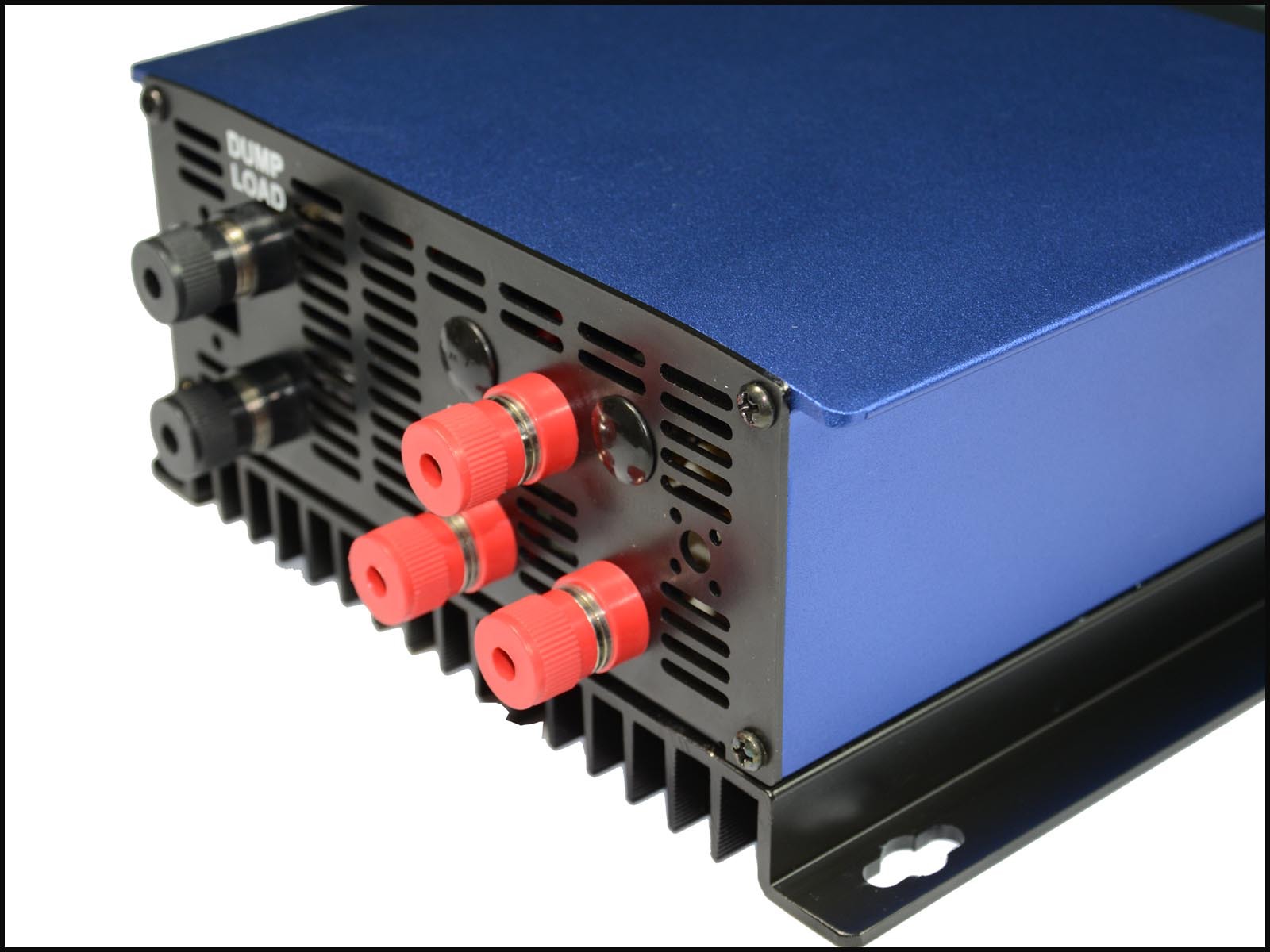

3个红色接线端连接风机输出端（WAL）：

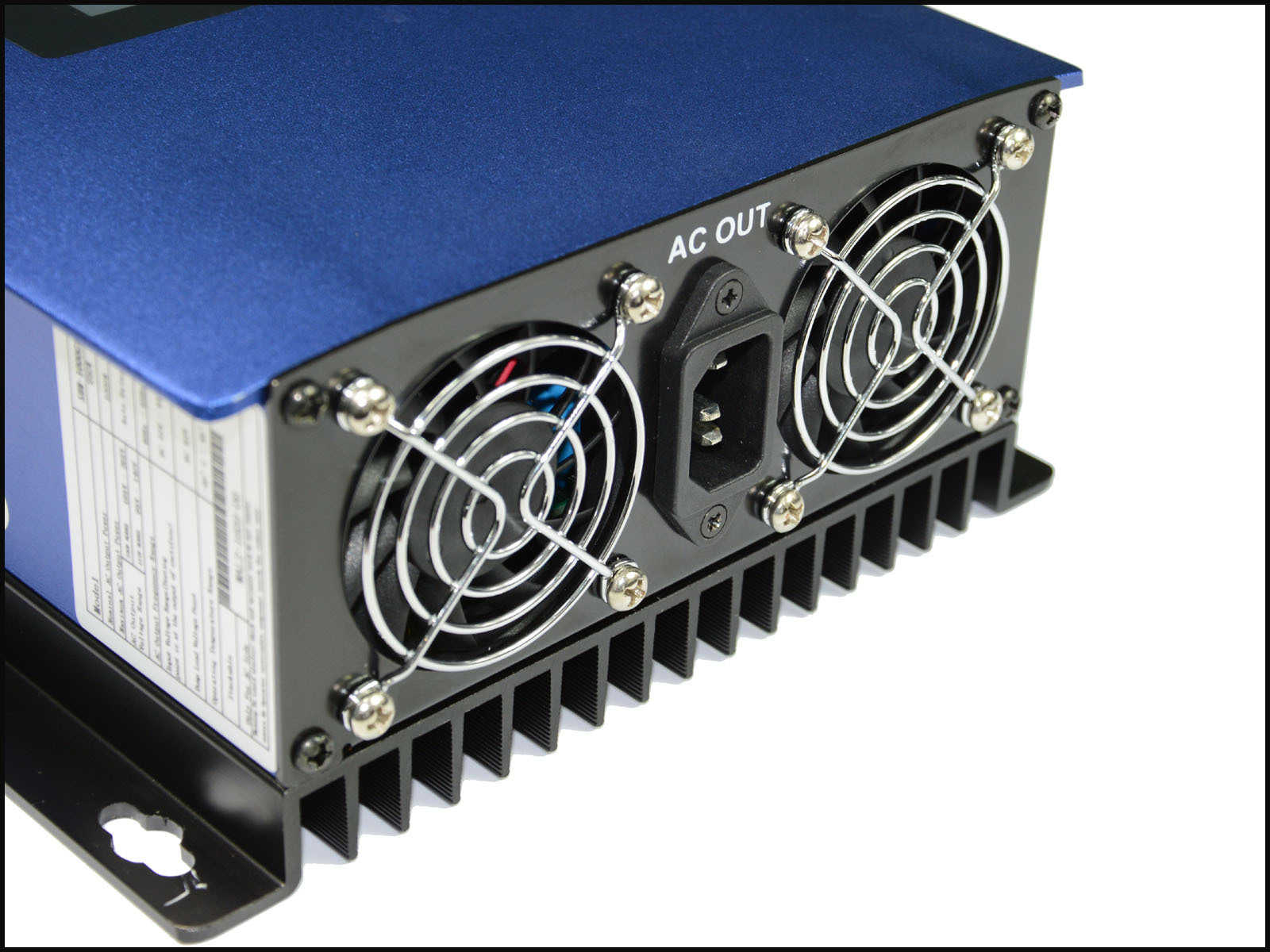

逆变器输出端(连接市电)：

LCD显示屏：
接入市电，显示屏点亮
